mini一体式U优盘、SD卡、TF卡等FLASH存储卡不识别怎么数据恢复

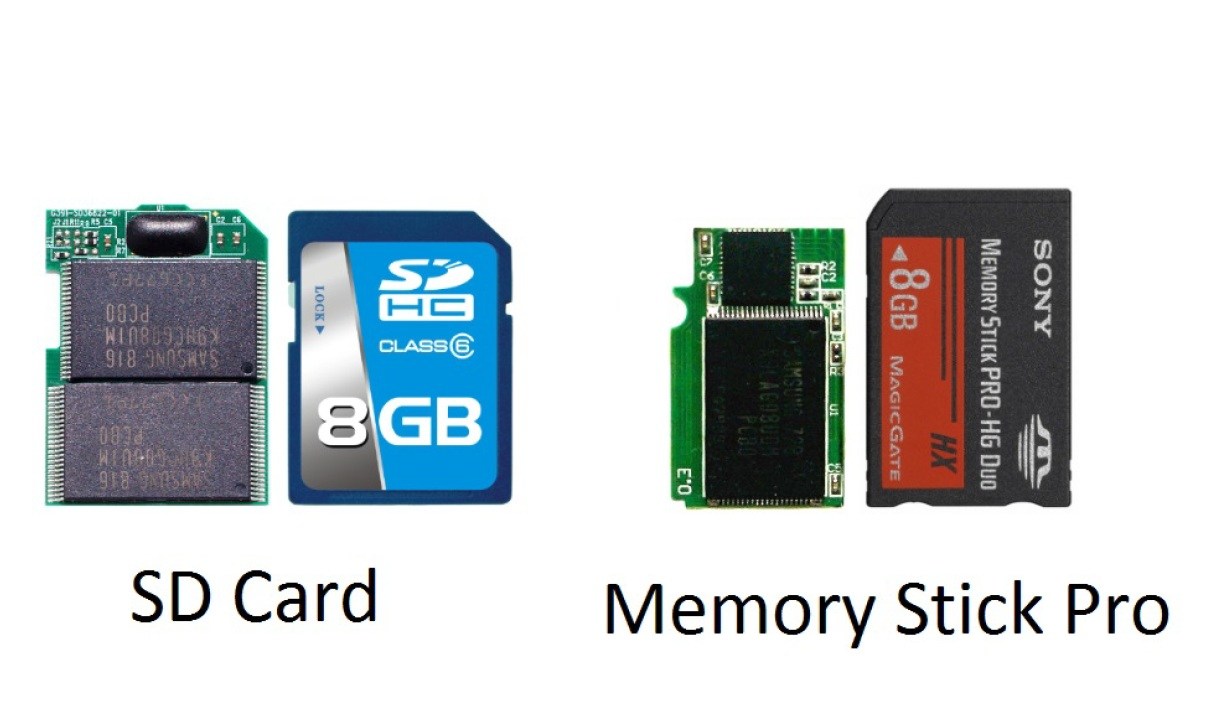

以前老式的U优盘、SD卡、Sony MemoryStick、MMC等记忆卡基本都有一个经典架构：一个FLASH主控制器和一颗或多颗TSOP-48或LGA-52封装的NAND存储芯片。这种结构的存储介质数据恢复相对简单些，一般只要把NAND存储芯片取下来用设备读取，然后模拟控制器算法，就能恢复出数据。

但随着技术的进步，现在的U盘、SD卡、TF卡等存储卡大多采用一体式封装架构了，那怎么样才能把NAND存储芯片读取出来呢？

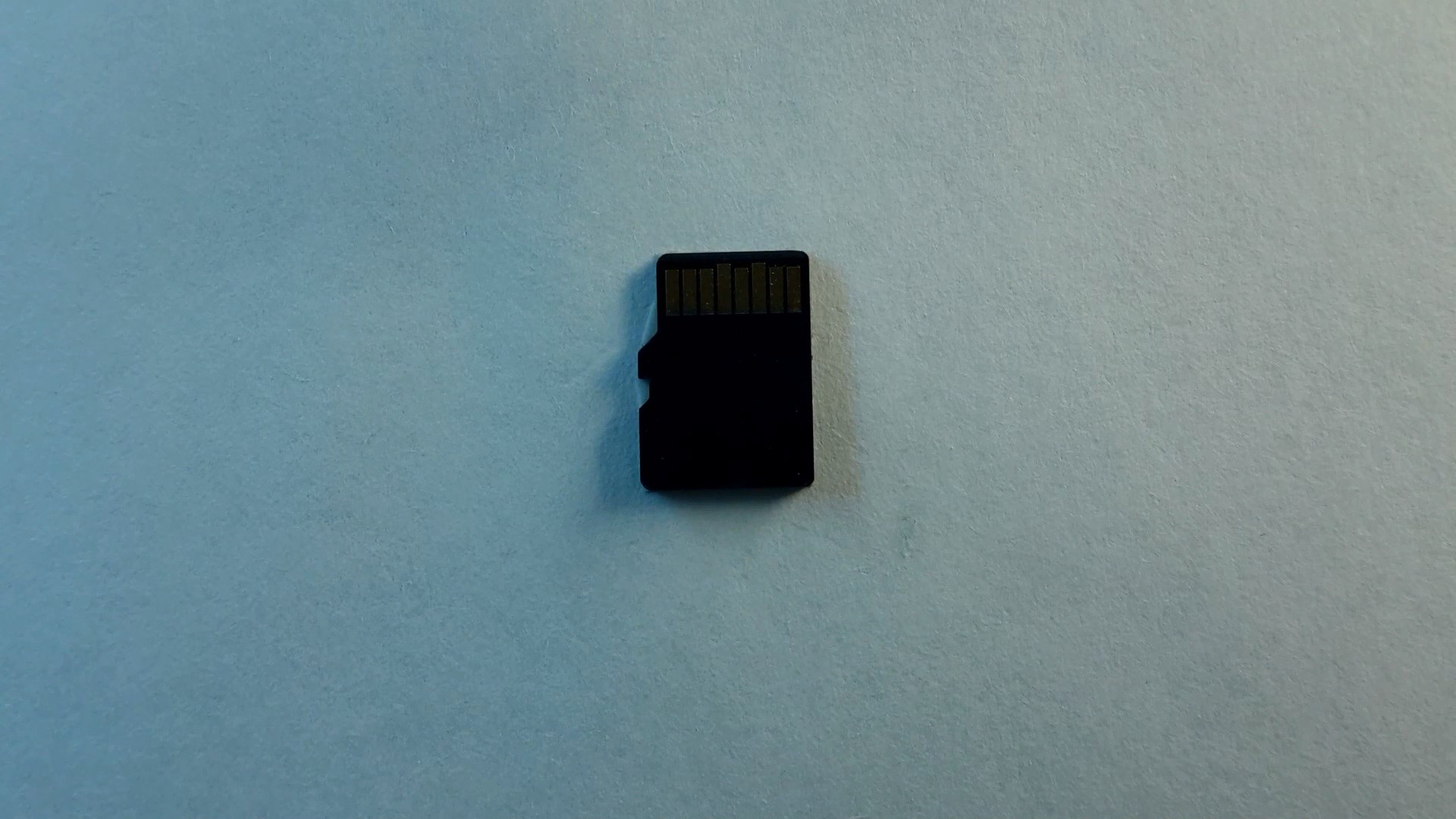

这里我们以一个TF卡为例，简单看下如何读取nand Flash芯片信息。

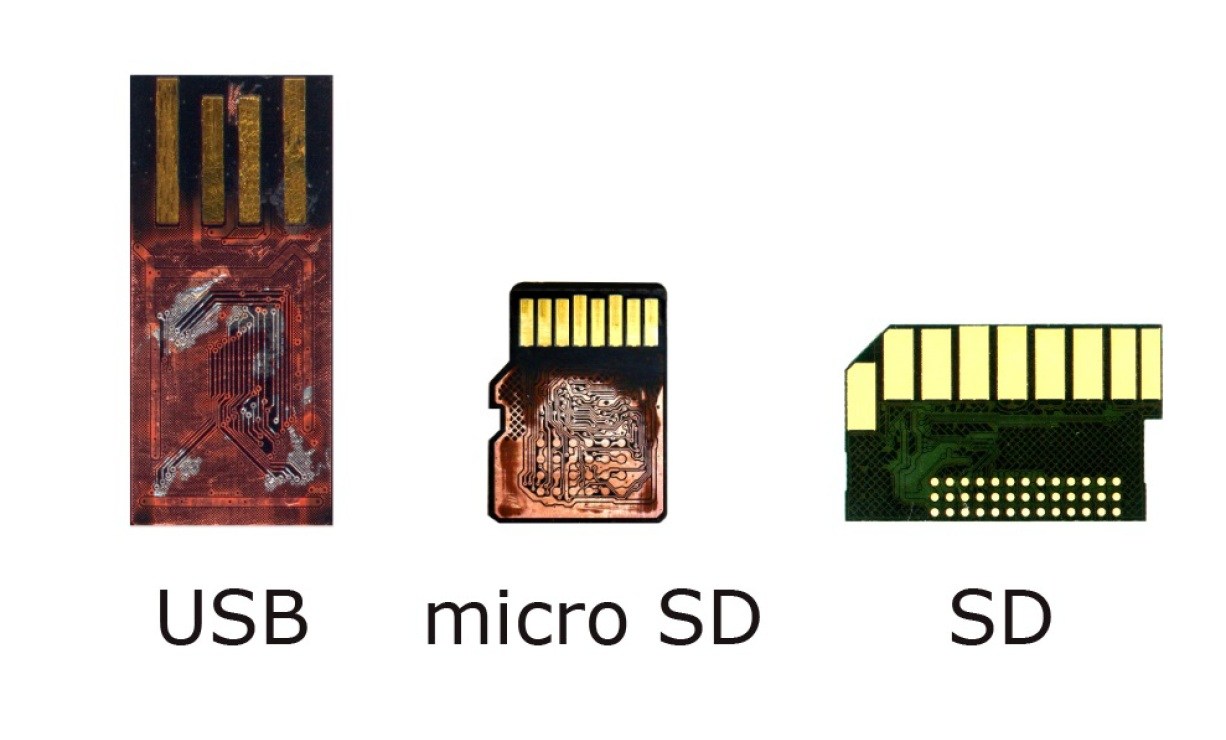

首先，我们需要把陶瓷基板的镀层打磨掉，这个过程要非常小心，同时要有耐心。如果断线了还有办法解决，但伤到芯片晶体了就麻烦了。一番辛苦后如果操作无误，那就是这个样子：

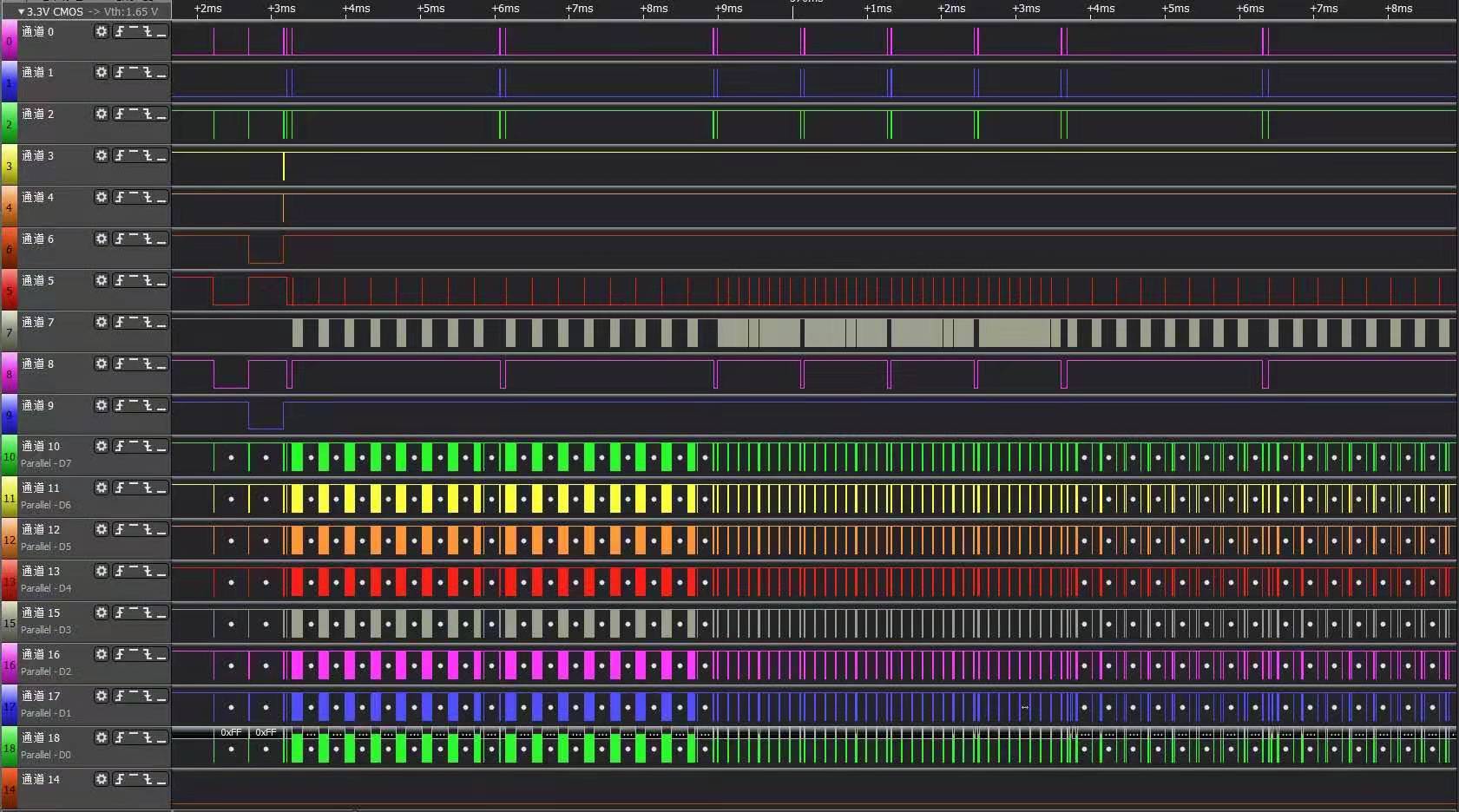

接下来分析引脚定义，我们需要用逻辑分析仪分析出I/0接点：D0,D1，D2，D3，D4，D5，D6，D7.指令接点：ALE,RE,R/B,CE,CLE,WE.电源接点：VCC,GND.

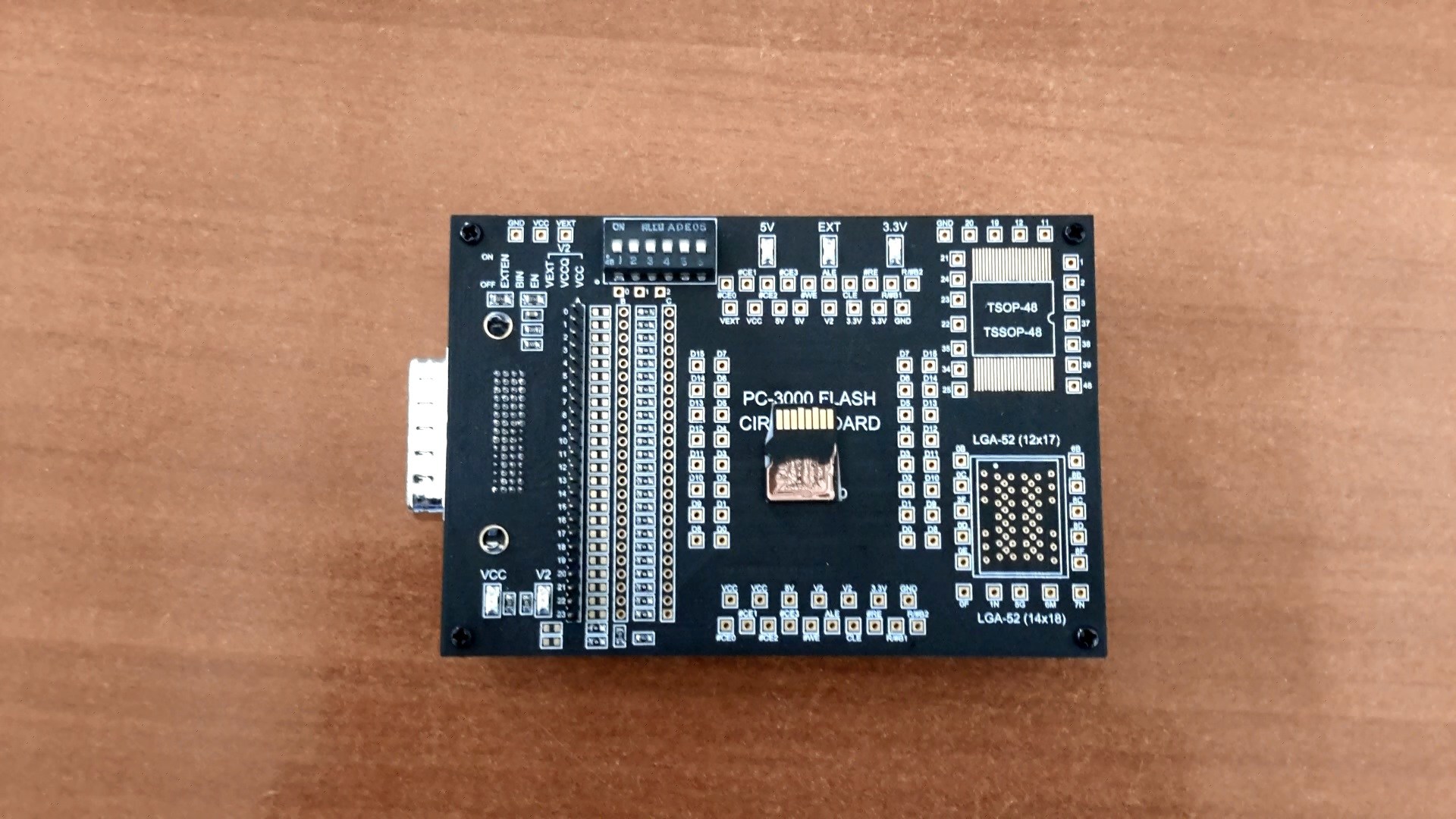

然后我们要用PC3000-FLASH闪存电路板飞线连接这些触点，注意，PC3000-FLASH只是闪存芯片数据恢复设备的一种，并不是唯一的。

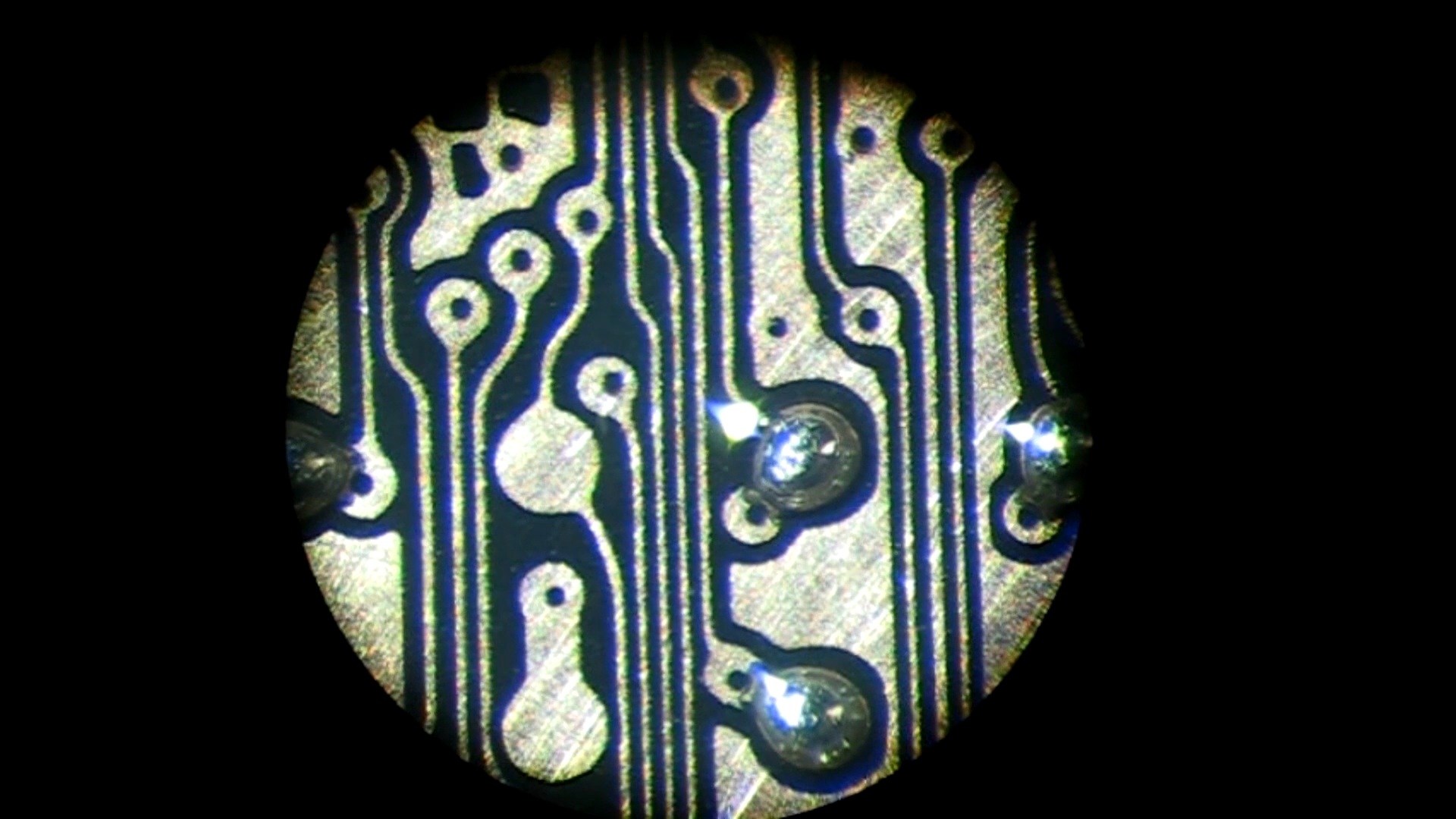

我们要借助光学显微镜才能完成飞线工作。

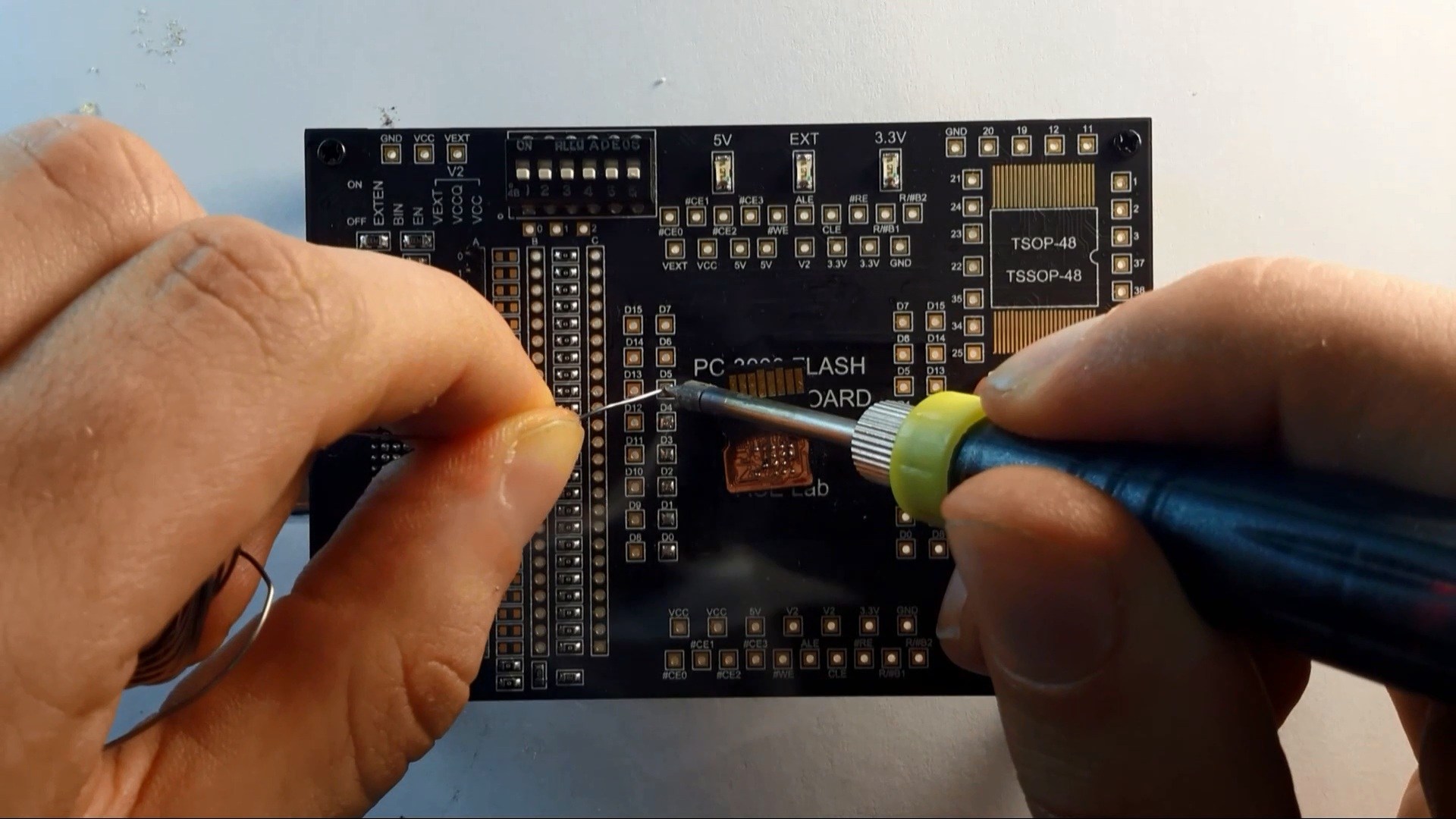

焊接时一定要小心谨慎，锡点不能跟边缘线路有接触，以免造成短路。

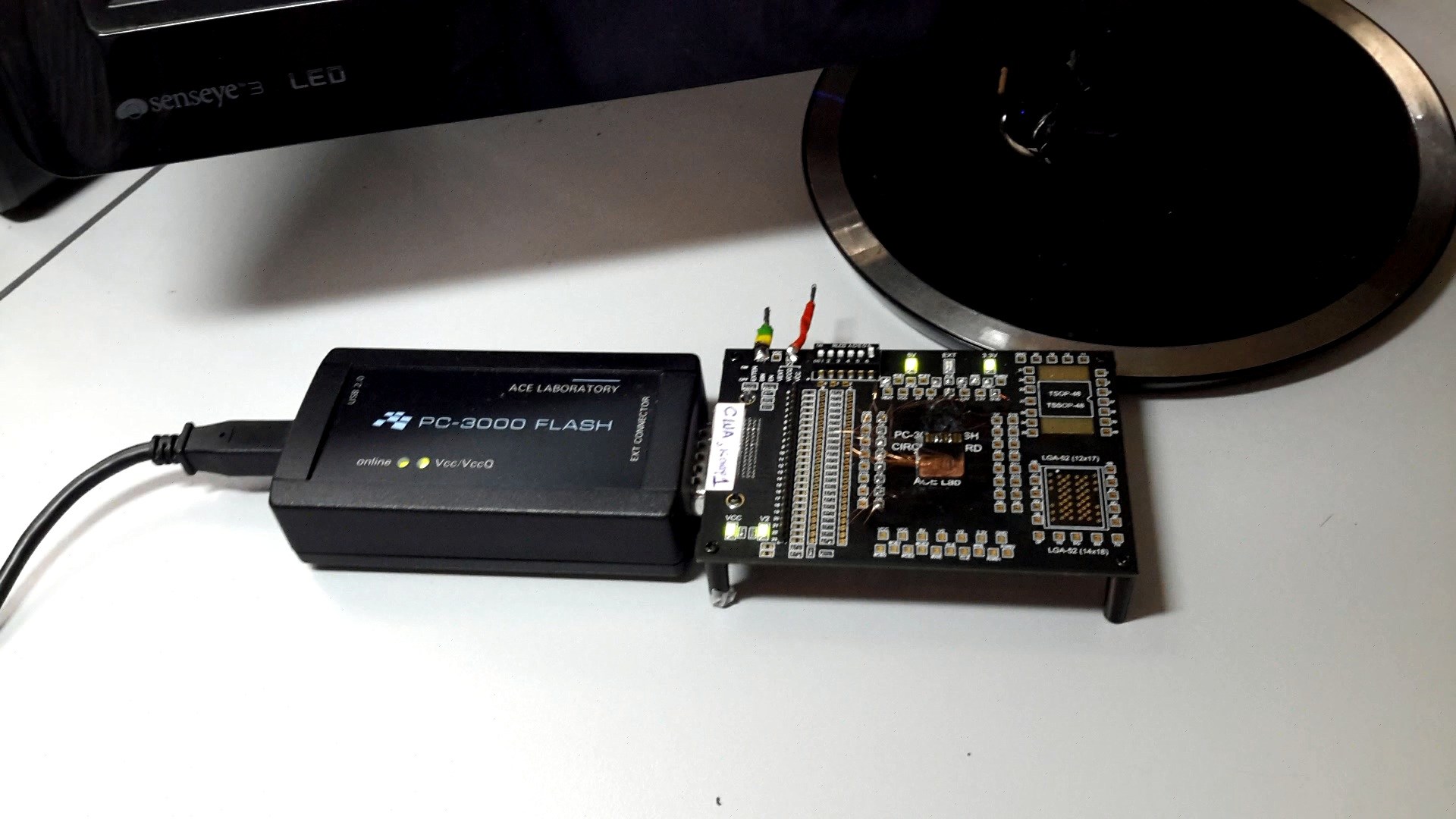

再三确认连接无误后，我们接入数据恢复设备选择正确的ID就可以读取芯片了。

芯片信息读出来以后，就是比较耗时的主控算法分析以及ECC校验修复，后期这些工作可能得一天或数天才能完成。所有工作结束后，就能看到数据并提取出来了。
一体式U盘、SD卡、TF卡等FLASH存储介质的数据恢复是个费时费力并考验技术的工作，绝非很多人想象的放到一个设备里一读就出来了，大家且用且珍惜。
最后简单说明下哪些情况一般需要读取芯片恢复数据：完全不认无法识别、插入电脑有反应但磁盘管理里不显示容量或容量为0字节、提示请将磁盘插入驱动器、无法识别的USB设备等，出现以上故障大多都是硬件或固件出问题了，同时提示格式化如果是硬件问题导致的，也是要打磨读取芯片恢复数据。
